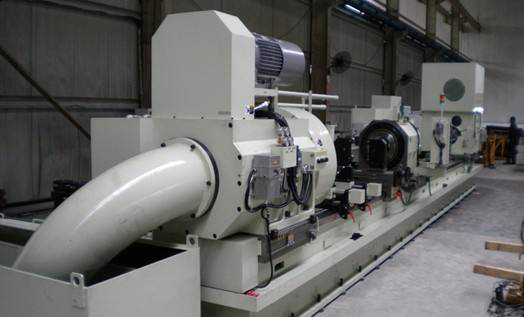

刮削滚光机床镗孔滚光机的优势和说明

点击次数:  更新时间:2019/1/3 10:04:01

刮削滚光机床的加工速度是珩磨机床的十几倍,而且噪音低、无污染,可节省加工成本,提高加工效率。刮削滚光机床的这些优势和其自身组成的特性不可分割的,那么,今天小编就带大家来了解下刮削滚光机床的主要组成部分。
1.机床床身。刮削滚光机床的床身是机床的基本组成部件,其刚性直接影响整个机床的加工性能和精度。刮削滚光机床床身采用优质铸铁铸造,具有良好的外观和强度,筋板布局合理,二级加强筋使机床具有优良的刚度、抗震性和抗断面畸变力。床身采用分体拼接结构,导轨采用中频淬火磨削工艺,使机床具有良好的耐磨性和精度保持性。床身导轨采用双平结构。
2.钻杆箱。刮削滚光机床的钻杆箱为整体结构,主轴由交流主轴电机通过窄V带经变速机构驱动主轴箱,转速范围为3-1000r/min,主电机为交流主轴电机。液压无极调速。转速的选择可根据工件材料、硬度、刀具是否断屑等因素决定。
3.进给部分。机床后半部采用台湾高精度滚珠丝杆进给箱,用于刀具进给。机床前半部装有T型丝杠进给箱,用于工件位置调整及装夹。





镗孔滚光机又叫镗孔滚压机、刮削滚光机、油缸刮削滚光机等用欧洲先进的镗孔,滚压复合加工工艺,往复一次即可完成镗孔滚压功能。加工精度可达到IT8级,表面粗糙度可达到Ra005-0.2μm。主要用于液压油缸内孔精加工,设备与传统的珩磨机相比具有低噪音、无污染的优势,并可大大节省劳动力成本,加工效率高。比老的镗孔+滚压或镗孔+珩磨可节省加工时间达80-90%。










单回转加工方式:工件固定,刀具旋转进给加工。

1、加工方式:刀具进给进入内孔时先对缸筒内孔进行粗精镗削加工及辊压加工、到终点空刀返回。

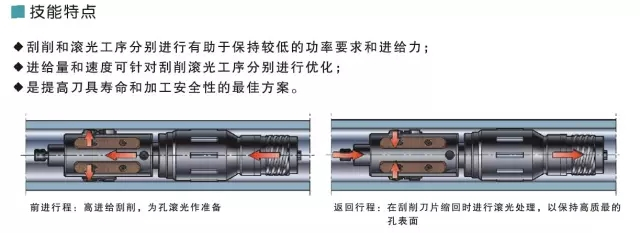

2、加工方式:是刀具进给进入内孔时先对缸筒内孔进行粗精镗削加工、到终点返回时对内孔进行辊压加工。
主要特点:
1、提高表面粗糙度,粗糙度基本能达到Ra≤0.08µm左右。
2、修正圆度,椭圆度可≤0.01mm。
3、提高表面硬度,使受力变形消除,硬度提高HV≥4°
4、加工后有残余应力层,提高疲劳强度提高30%。
5、提高配合质量,减少磨损,延长零件使用寿命,但零件的加工费用反而降低。
6、提高加工效率:加工速度是珩磨的近二十倍

7、工作环境:低噪音、无污染、节省劳动力成本
8、合理加工工序:刮削滚光可作为最后一道工序安排在其他工序(如钻油口孔、焊接、车螺纹等)完成之后加工。
设备型号: 3米,6米,9米,12米(加工长度)
加工能力

具备对缸筒内孔实现粗镗,半精镗,精镗和滚压一次性加工完成。生产效率大大提高,是传统珩磨加工方法的10倍以上。达到缸筒内壁的镜面效果(Ra=0.03um~0.2um)。
由于表面层留有表面残余压应力,有助于表面微小裂纹的封闭,阻碍侵蚀作用的扩展,从而提高表面抗腐蚀能力,并能延缓疲劳裂纹的产生或扩大,因而提高缸筒疲劳强度。滚压表面能形成一层冷作硬化层,提高了缸筒内壁的耐磨性。有效避免了传统磨削工艺所引起的烧伤。

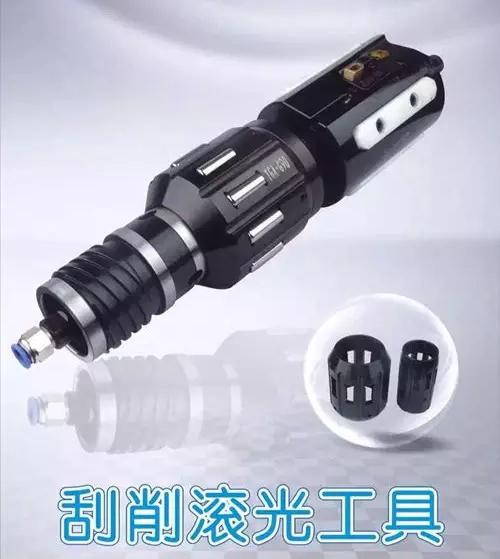

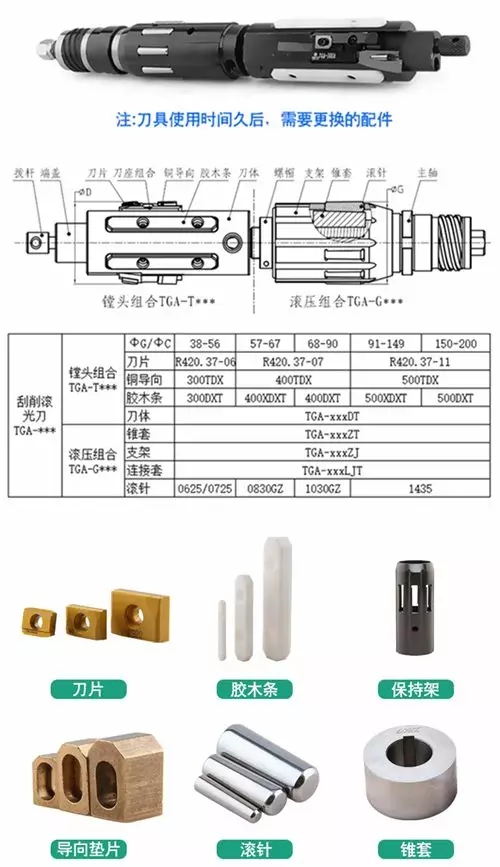

刮削滚光刀具的使用情况

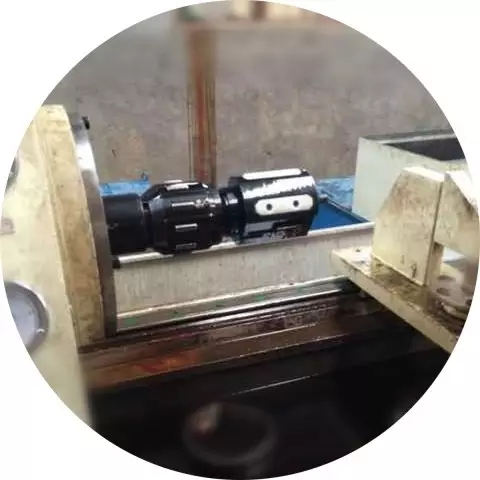

刀具装配到机床后再实际测量一下调节大小

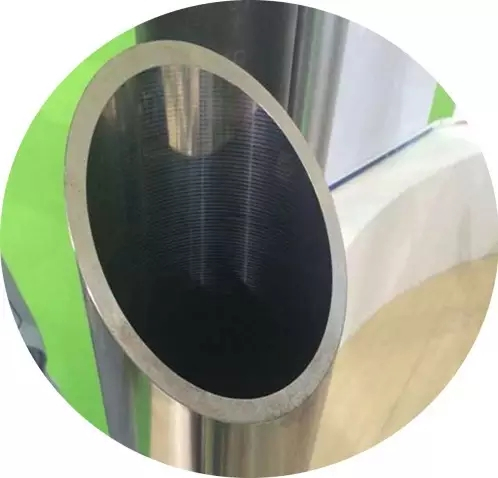

产品加工后出来的镜面效果

14b9efab03664e55b851fbf37e4aa2e1 (1).jpeg
